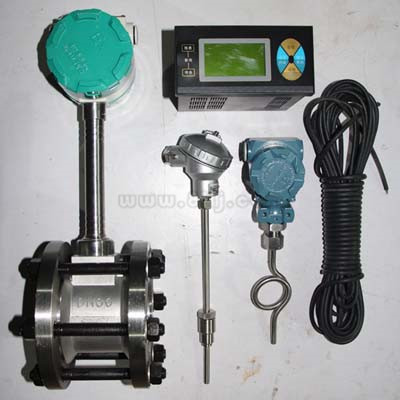

锅炉蒸汽流量计主要用于工业管道中蒸汽介质流体的流量测量，蒸汽涡街流量计特点是压力损失小，量程范围大，精度高。



一、锅炉蒸汽流量计概述：

HENGC-LUGB系列蒸汽流量计主要用于工业管道中气体、质流体的流量测量，涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、锅炉蒸汽流量计主要有以下特点：

1、结构简单牢固，无可动部件，可靠性高

2、传感器差动电容设计，抗振性能好

3、传感器陶瓷内芯设计，工作温度范围宽

4、外置式探头，不易堵塞，抗污性能好

5、测量范围宽，一般范围度可达1:15以上

6、压损小，能量损失低,便于节能

7、适用范围广，广泛适用于一般气体、蒸汽及液体的计量

8、特别适合不停流检修、维护，安装简单方便

9、6段线性修正、带协议输出

三、锅炉蒸汽流量计主要技术指标：

公称通径(mm) 300～1200插入式(>1200协议供货)

公称压力(MPa) 1.6(>1.6协议供货)

介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）

本体材料 1Cr18Ni9Ti，(其它材料协议供货)

允许振动加速度 压电式:0.2g 电容式:1.0～2.0g

精确度 ±2.5%

范围度 1：6～1：15

供电电压 传感器：+12V DC，+24V DC；变送器：+24V DC

输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA

压力损失系数 符合JB/T9249标准 Cd≤2.4

防爆标志 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5

防护等级 普通型IP65

环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

适用介质 气体、液体、蒸汽

传输距离 传感器：*长可达400m，两线制变送器(4～20mA)：负载电阻≤750Ω





四、锅炉蒸汽流量计价格 流量范围



结构
形式

通径
（mm）

工况流量范围（m3/h）





水

空气

蒸 汽





满

管

式

15

0.3-3.8

3.8-38

4.4-44





20

0.5-6.2

6.7-67

7.9-79





25

0.9-10

10-100

12-120





32

1.6-16

16-160

19-190





40

2.5-26

25-250

30-300





50

3.5-38

40-400

50-500





65

5.2-65

68-680

85-850





80

8-100

100-1000

120-1200





100

12-150

160-1600

190-1900





125

20-250

230-2300

280-2800





150

32-380

380-3800

440-4400





200

50-620

670-6700

790-7900





250

80-1150

1060-10600

1200-12000





300

130-1400

1540-15400

1780-17800





插

入

式

400

180-2700

2700-27000

3200-32000





500

280-4200

4240-42400

4950-49500





600

410-6100

6100-61000

7100-71000





700

580-7300

7800-78000

9300-93000





800

720-10800

10850-108500

12660-126600





900

970-12000

13000-130000

15500-155000





1000

1130-16900

17000-170000

20000-200000





1100

1450-18000

19000-190000

23000-230000





1200

1630-24400

24400-244000

28500-285000





1300

2020-25300

27000-270000

32000-320000





1400

2350-29500

31000-310000

37200-372000





1500

2550-38000

38200-382000

44500-445000







锅炉蒸汽流量计选型





代号

通径

流量范围㎡/h





HYBLUG-25

DN25

1~10(液体)

25~60（气体）

蒸汽流量请查看说明书，DN300以上推荐使用插入式国产涡街流量计





HYBLUG-32

DN32

1.5~18(液体)

15~150（气体）





HYBLUG-40

DN40

2.2~27(液体)

22.6~150（气体）





HYBLUG-50

DN50

4~55(液体)

35~350（气体）





HYBLUG-80

DN80

9~135(液体)

90~900（气体）





HYBLUG-100

DN100

14~200(液体)

140~1400（气体）





HYBLUG-150

DN150

32~480(液体)

300~3000（气体）





HYBLUG-200

DN200

56~800(液体)

550~5500（气体）







代号

功能1





N

无温压补偿





Y

有温压补偿







代号

输出型号





F1

4-20mA输出（二线制）





F2

4-20mA输出（三线制）





F3

RS485通讯接口







代号

被测介质





J1

液体





J2

气体





J3

蒸汽







代号

连接方式





L1

法兰卡装式





L2

法兰连接式







代号

功能2





E1

1.0级





E2

1.5级





T1

常温





T2

高温





T3

蒸汽





P1

1.6MPa





P2

2.5MPa





P3

4.0MPa





D1

内部3.6V供电





D2

DC24V供电





B1

不锈钢





B2

碳钢

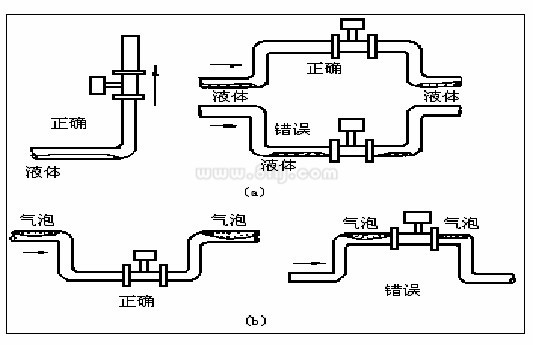

安装注意事项



在计量液体时，务必使流量计传感器始终完全充满介质，无夹带气体。

在仪表上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。

竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的固态成分能够均匀分布。

如有可能产生气泡，应提供气体分离器。

在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。

对于蒸汽应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器永久损坏。

锅炉蒸汽流量计特别注意:

传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，非常容易对传感器造成永久性损坏、

传感器尽量避免在架空的非常长的管道上安装，这样时间一长后，由于传感器的下垂非常容易造成传感器与法兰间的密封泄露，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。

锅炉蒸汽流量计入口与出口直管段部分:

为了确保完整的功能，入口处的流型应不受干扰。上游直管段部分的长度应为流量计口径（D）的大约15倍，下游直管段部分的长度应为流量计口径（D）的大约5倍。以确保仪表在变化的过程条件下符合其精度指标（如图3）
